fundamental no controle eletrônico de motores e compressores. Essa tecnologia é utilizada em equipamentos de refrigeração, climatização e lavagem, permitindo ajustar a velocidade de funcionamento conforme a necessidade de cada sistema.
Entender o funcionamento das placas inverter é importante tanto para consumidores que desejam conhecer melhor seus eletrodomésticos quanto para técnicos de eletrônica, profissionais de refrigeração e especialistas em manutenção de equipamentos da linha branca.
O Que São Placas Inverter?
As placas inverter são conjuntos de circuitos eletrônicos desenvolvidos para controlar a alimentação e a velocidade de motores elétricos e compressores compatíveis com essa tecnologia. Elas recebem informações de sensores e comandos do sistema, processam esses dados e ajustam o funcionamento do equipamento de acordo com as condições de operação.
É importante destacar que nem toda placa eletrônica de eletrodoméstico é uma placa inverter. Alguns aparelhos possuem uma placa principal de controle e um módulo de potência separado, enquanto outros integram diferentes funções em uma única placa.
Quais Eletrodomésticos Utilizam Placas Inverter?
A tecnologia inverter está presente em diferentes categorias de equipamentos da linha branca. Sua aplicação depende do projeto eletrônico, do tipo de motor e das necessidades de funcionamento de cada aparelho.
1. Placas Inverter de Ar-Condicionado
As placas controlam o funcionamento do compressor e, conforme o projeto, dos motores ventiladores. Também processam informações dos sensores, gerenciam proteções e participam da comunicação entre as unidades interna e externa.
2. Placas Inverter de Geladeiras e Refrigeradores
O sistema eletrônico controla a rotação do compressor de acordo com a demanda de refrigeração. Dependendo do modelo, também gerencia ventiladores, sensores de temperatura e outros recursos do refrigerador.
3. Placas Inverter de Máquinas de Lavar
Os circuitos de acionamento controlam a velocidade e o sentido de rotação do motor, permitindo executar diferentes etapas da lavagem e da centrifugação conforme o programa selecionado.
4. Placas Inverter de Lava e Seca
Esses aparelhos podem utilizar módulos eletrônicos para controlar o motor do tambor e, em modelos com sistema de secagem por bomba de calor, o compressor. A arquitetura varia de acordo com o fabricante.
5. Placas Inverter de Freezers e Outros Equipamentos de Refrigeração
Alguns modelos utilizam compressores com velocidade variável e módulos inverter para regular a capacidade de refrigeração. A presença dessa tecnologia deve ser confirmada pelas especificações do equipamento.
Como Funciona uma Placa Inverter?
O funcionamento de uma placa inverter envolve diferentes etapas de conversão de energia e controle eletrônico. Embora existam variações entre fabricantes e equipamentos, muitos sistemas utilizam princípios semelhantes.
1. Entrada e Proteção Elétrica
O circuito de entrada recebe a alimentação elétrica e pode incluir fusíveis, filtros contra interferências, componentes de proteção e circuitos de retificação.
2. Retificação e Barramento de Corrente Contínua
Em muitos projetos, a tensão alternada é convertida em tensão contínua. Esse barramento alimenta o estágio de potência responsável pelo acionamento do motor ou compressor.
3. Circuito PFC
Quando presente, o circuito de correção do fator de potência (PFC) melhora a forma como o equipamento consome energia da rede elétrica. Sua implementação depende da potência e da arquitetura do aparelho.
4. Módulo de Potência
O estágio inversor utiliza semicondutores de potência, como IGBTs ou MOSFETs, para produzir sinais elétricos controlados. Em diversos equipamentos, essa função é executada por um módulo IPM, que integra componentes de potência e circuitos de acionamento e proteção.
5. Microcontrolador e Circuitos de Controle
O microcontrolador processa informações dos sensores, executa o programa de controle e determina os comandos necessários para ajustar o funcionamento do sistema. Alguns equipamentos utilizam microcontroladores dedicados ou circuitos integrados especializados para o controle do motor.
6. Sensores, Comunicação e Proteções
Os sensores fornecem informações sobre temperatura, rotação, corrente e outras condições relevantes. O sistema pode interromper o acionamento ou registrar códigos de falha quando identifica situações fora dos parâmetros previstos.
Essa integração entre eletrônica de potência, sensores e programação permite que o equipamento ajuste seu funcionamento de maneira dinâmica.
Quais São os Principais Defeitos em Placas Inverter?
Os defeitos em placas inverter podem ter diferentes origens. Entre as possibilidades estão:
- Falhas na fonte de alimentação da placa.
- Fusíveis abertos e componentes de proteção danificados.
- Capacitores com perda de desempenho.
- Diodos, MOSFETs ou IGBTs em curto ou abertos.
- Defeitos no circuito PFC, quando existente.
- Falhas no módulo IPM ou em seus circuitos de acionamento.
- Problemas nos sensores e nos circuitos de leitura.
- Falhas de comunicação entre placas ou módulos.
- Problemas no microcontrolador, na memória ou no firmware.
- Trilhas danificadas, soldas defeituosas e conectores oxidados.
Os sintomas podem incluir o equipamento que não liga, motor que não parte, compressor que não funciona, rotação irregular, interrupções durante o ciclo ou apresentação de códigos de erro.
Entretanto, esses sinais não comprovam, isoladamente, que a placa inverter está defeituosa. Problemas na alimentação elétrica, na fiação, nos sensores, no motor ou no compressor também podem provocar sintomas semelhantes.
Como É Feito o Diagnóstico de uma Placa Inverter?
O diagnóstico de uma placa inverter exige uma sequência organizada de testes. A primeira etapa consiste em identificar a marca, o modelo do equipamento e o código da placa, consultando a documentação técnica disponível.
Em seguida, é necessário realizar uma inspeção visual para procurar sinais de aquecimento, oxidação, componentes danificados e trilhas comprometidas.
A análise eletrônica pode envolver a verificação da fonte de alimentação, dos circuitos de proteção, do barramento de corrente contínua, dos semicondutores de potência, dos sinais de controle e das condições de comunicação.
Quando há suspeita de defeito no microcontrolador ou no firmware, a investigação pode exigir procedimentos específicos para o circuito integrado utilizado. Nem todos os microcontroladores podem ser regravados, e alguns possuem proteções ou protocolos proprietários.
Atenção: placas inverter podem conter tensões perigosas mesmo após o desligamento da rede elétrica. O diagnóstico deve ser realizado por profissionais capacitados, com procedimentos adequados de segurança e descarga dos capacitores.
É Possível Consertar uma Placa Inverter?
Sim. Dependendo do defeito, da disponibilidade de componentes e das condições da placa, é possível realizar o reparo sem substituir o conjunto eletrônico completo.

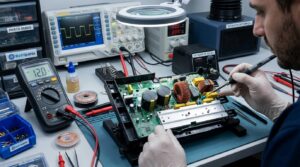

O serviço pode envolver a substituição de componentes danificados, a recuperação de trilhas, a correção de falhas na fonte de alimentação e o reparo de circuitos de controle ou potência. Em situações específicas, também pode ser necessária a análise de firmware ou a programação de microcontroladores compatíveis.
Nem toda placa apresenta condições técnicas ou econômicas favoráveis ao reparo. Por isso, uma avaliação criteriosa é importante para determinar a solução mais adequada.
Para técnicos de refrigeração e instaladores, compreender os princípios da tecnologia inverter também facilita a identificação dos limites entre uma falha eletrônica e um problema mecânico, elétrico ou relacionado ao próprio sistema de refrigeração.
A Importância do Conhecimento em Eletrônica Inverter
A evolução dos eletrodomésticos aumentou a utilização de sistemas eletrônicos de controle e acionamento. Por isso, o conhecimento sobre placas inverter tornou-se relevante para profissionais que trabalham com ar-condicionado, refrigeradores, máquinas de lavar e outros equipamentos da linha branca.
Aprender a interpretar circuitos, identificar os principais blocos funcionais e compreender a comunicação entre os componentes permite realizar diagnósticos mais fundamentados e evitar substituições desnecessárias.
O domínio dessa área exige estudo, prática de bancada, instrumentos adequados e atualização constante, pois cada fabricante pode adotar arquiteturas eletrônicas, componentes e procedimentos diferentes.
Perguntas Frequentes Sobre Placas Inverter
O Que Significa Inverter em um Eletrodoméstico?
É uma tecnologia de controle eletrônico que permite variar a velocidade de motores ou compressores compatíveis, em vez de depender exclusivamente de acionamentos em velocidade fixa. Os benefícios dependem do equipamento e das condições de utilização.
Toda Geladeira Moderna Possui Placa Inverter?
Não. Existem refrigeradores convencionais e modelos com compressor inverter. É necessário consultar a identificação e as especificações do fabricante.
Placa Inverter e Placa Eletrônica São a Mesma Coisa?
Não necessariamente. A placa inverter normalmente está associada ao acionamento e controle de motores ou compressores com velocidade variável. Uma placa eletrônica convencional pode gerenciar comandos, sensores e outras funções sem possuir um estágio inversor.
Uma Placa Inverter Queimada Pode Ser Reparada?
Em muitos casos, sim. A possibilidade depende do componente danificado, da extensão dos danos, da disponibilidade de peças e da viabilidade técnica e econômica do serviço.
Como Saber se o Defeito Está na Placa ou no Compressor?
É necessário realizar testes de acordo com o equipamento, verificar a alimentação, os sinais de comando, os circuitos de proteção e as condições do compressor. Um código de erro, sozinho, não confirma qual componente está defeituoso.
Conclusão: A Importância das Placas Inverter na Linha Branca
As placas inverter são essenciais para o funcionamento de diversos eletrodomésticos da linha branca, pois controlam eletronicamente motores, compressores e outras funções específicas de cada equipamento. Seu funcionamento reúne eletrônica de potência, circuitos de controle, sensores e programação.
